双列和四列微型线性球轴承和导轨组件是满装、预加载线性定位轴承，其可实现无限的行程长度。装置包括至少一个具有定位面和导轨的托架。除了围绕所有轴的运动方向和力矩之外，这些装置可以支持来自所有方向的力。双列单元有两排与滚道四点接触的滚动元件。KUME..-C有四列滚动元件，并与以45°的接触角传递应力的滚道两点相接触。由于马鞍板和导轨制造中使用的钢材，线性球轴承和导轨组件具有耐腐蚀性。

INA直线运动先驱

微型线性循环球轴承和导轨组件

易于安装-经济-耐用

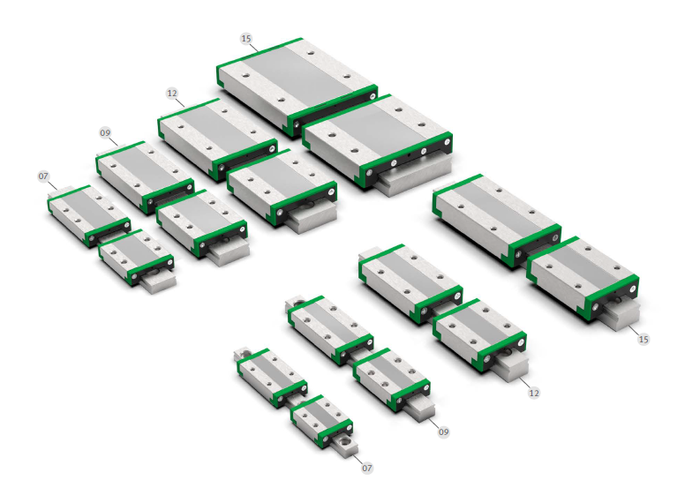

电子生产和医疗技术等领域新自动化解决方案的引入增加了对微型直线导轨系统的需求。作为直线技术的先驱和由滚动体引导的直线导轨系统的发明者，我们自然会随时为需要使用微型直线导轨系统的最新机器开发提供帮助。我们新的两列微型线性循环球轴承和导轨组件系列现在包括四种尺寸，从 07 到 15，有多种设计。

高度灵活性

作为标准，我们提供精度等级为 G2 的微型线性循环球轴承和导轨组件。属于此精度等级的所有滑块和导轨均可互换，从而能够以最少的支出保持更换零件的库存，并便于维护。为方便起见，导轨和滑块可以单独订购，使您能够订购最大长度的导轨，并根据需要定制您的微型导向系统。导轨的最大长度为 1 m，尺寸 07 以下的长度最大为 2 m，尺寸 09 至 15 的长度最大为 2 m。

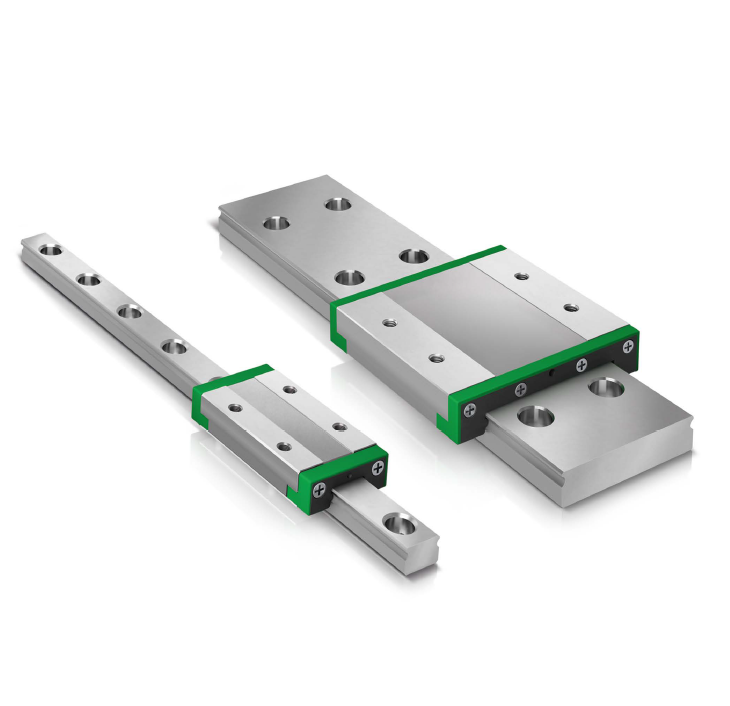

微型线性循环球轴承和导轨组件有标准型和宽型两种版本，以及带有长滑块的微型线性系统，具有更大的负载能力。为了满足更高的精度要求，微型线性循环球轴承和导轨组件还提供精度等级 G1。然后在交付前在内部匹配、定制和安装滑块和导轨。

客户利益

• 减少安装时间，降低安装过程中的废品率

• 滑块和导轨的库存成本低

• 使用寿命长

• 大多数应用的使用寿命

特点

• 精度等级 G2 的滑块和导轨可根据需要互换

• 滑块和导轨的两端各有一个定位面

• 优化的回球和新的滚珠保持系统

• 低摩擦和可靠的密封概念

• 大型润滑剂储液罐

• 运行安静平稳

应用

• 增材制造工艺机器（3D 打印机）

• 激光系统

• 电子产品生产中的光学检测系统

• 测量机

• 医疗和食品行业

• 医疗技术实验室分析设备

• CNC 义齿制造和牙科 X 射线设备

安装简单安全

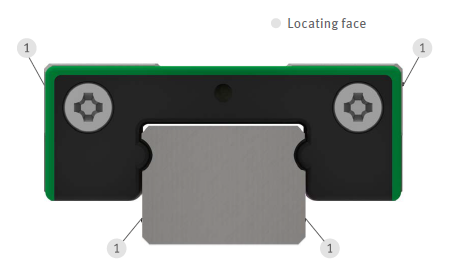

尺寸为 07 至 15 的 KUME-E 微型线性循环球轴承和导轨组件在导轨和滑块的每一端都有一个参考面或定位面，允许导轨系统随时安装在任何位置并对齐。组件的可互换性和易于安装的特点在采购、储存和组装方面提供了相当大的物流和金钱优势。

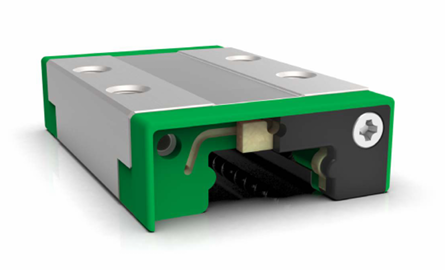

改进的密封和滚动体保持力

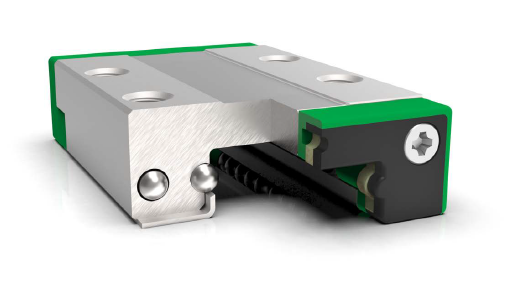

滚动体固定系统不仅可以防止滚动体的损失，在运输过程中保护滚动体，还可以确保滑架轻松安全地安装在导轨上，而无需使用额外的虚拟导轨。我们的新型滚动体固定系统由一个异形 L 型截面板组成，完全可以满足上述所有功能。使用这种安全且高度坚固的滚动体固定系统意味着滑架不需要假导轨。滚动元件固定系统还承担了纵向间隙密封的功能，因此与市场上的其他解决方案相比，摩擦非常小。

使用寿命长，维护要求低

作为标准配置，我们的微型线性循环球轴承和导轨组件配有一个润滑剂储液罐，该储液罐位于端件中。这确保了润滑剂的长期和均匀分布，使组件能够在特别长的距离内运行，而无需补充润滑。端件中标配间隙密封件，也可选择使用端部修光刃（后缀 PP）。使用末端雨刮器时，滑块的长度没有变化。特殊的注射器作为附件提供，用于补充润滑剂储液罐。

运行特别平稳和安静

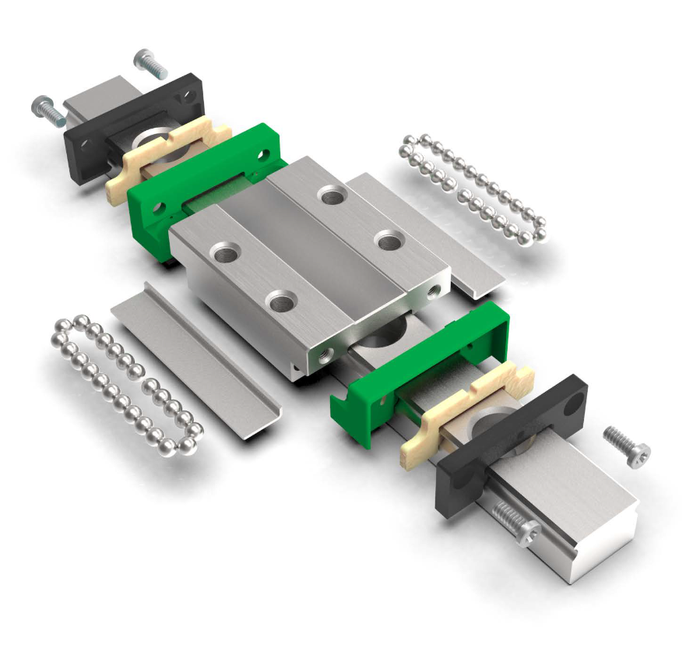

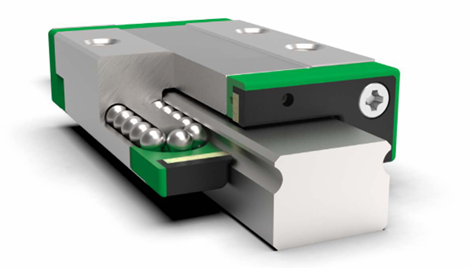

在开发单轨导轨系统时，我们特别注意确保最佳的滚动元件再循环 - 我们将这一原则同样应用于我们的微型线性循环滚珠轴承和导轨组件。由于优化了内部结构，这些组件运行特别安静、均匀且摩擦最小。

耐腐蚀

微型线性循环球轴承和导轨组件的所有金属部件均由耐腐蚀钢制成，这使得它们特别适用于有防腐蚀要求的应用，例如医疗技术和食品工业中的应用。
