INA推力滚针和保持架组件

发表时间:2022-11-01 11:23

推力滚针和保持架组件

推力轴承垫圈

推力滚针轴承

 推力滚针和保持架组件

      AXK

推力垫圈

      AS


推力滚针轴承

带定心套

    AXW

其他产品

AX


推力滚针和保持架组件、推力轴承垫圈、推力滚针轴承

特性

推力滚针和保持架组件推力滚针和保持架组件AXK 符合DIN 5 405-2。由塑料或金属推力保持架与滚针组成,轴向截面很小。保持架组件可以承受很大的单向轴向力。径向载荷必须由其它的

轴承来承担。推力滚针和保持架组件需要经过淬硬、磨削的表面作为滚道。

推力轴承垫圈   推力轴承垫圈AS 是经过淬硬、抛光的冲压件,适于用作轴圈或座圈。它们符合DIN 5 405-3,并适合与推力滚针和保持架组件AXK 一起使用。这些垫圈适合用于相邻部件未经淬硬但有足够的刚度和几何精度的设备中。

推力滚针轴承   推力滚针轴承AXW 包括推力滚针和保持架组件AXK 和带定心套的推力轴承垫圈。它们可以和冲压外圈滚针轴承或机加工外圈滚针轴承一起使用。滚针和保持架组件的运行滚道必须经过淬硬和磨削。

工作温度   滚针和保持架组件及带尼龙保持架的滚针轴承的工作温度从–20 °C 到+120 °C。

保持架带尼龙保持架的推力滚针保持架组件的后缀为TV。

后缀   现有设计的后缀:请见下表。

其它产品我们还可以提供多种尺寸的在一个特定的范围内具有两个滚道的推力滚针轴承,具体信息请与我们联系。

设计与安全指南   推力轴承垫圈AS 的整个面必须得到完全支撑。相邻挡肩必须是刚性、平整并垂直于旋转轴线。

运转表面   保持架径向引导面必须精加工且耐磨损, Ra0.8 (Rz4)。推力滚针和保持架组件的滚道必须精加工且耐磨损:滚道硬度58 HRC 到64 HRC

■ 硬化层深度SHD

140 · Dw/Rp0.2

– Rht,硬化层深度单位mm

– Dw,滚动体直径单位mm

– Rp0.2,许用应力单位N/mm2

■ 粗糙度Ra0.2 (Rz1)

■ 滚道尺寸Ea 和Eb 必须依照尺寸表中给出的值选取

■ 与保持架组件的内径(Dc1)相关的跳动公差需要达到

ISO 公差等级中的IT 5,对特殊要求必须达到IT 4。

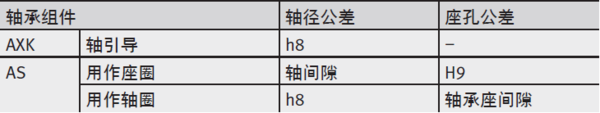

轴和座孔的公差

假如推力滚针轴承AXW 和冲压外圈的滚针轴承或机加工外圈的滚针轴承组合使用,那么定心套的轴承座孔必须和向心轴承选择相同的公差。

转速20221101

极限转速nG,尺寸表中给出的关于AXK 和AXW 的这个数值只适用于油润滑。对于脂润滑,其允许值是表中所列数值的25%。如果转速更高,请向我们咨询。

最小轴向载荷   对于最小轴向载荷Fa min 必须按照下式计算。

Fa min                     N

最小轴向载荷

ka                             –

确定最小载荷的系数; ka = 3

C0a                         N

基本额定静载荷,轴向

n                            min–1

转速。

垫圈的方向   推力轴承垫圈AS 的两侧都适于用作滚道。

精度

轴承组件的公差

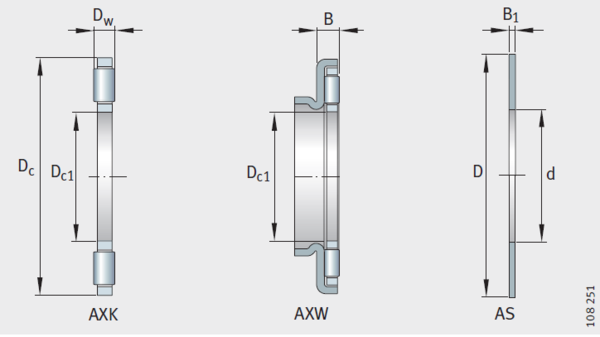

轴承组件的公差:请见下表和图1用于推力滚针和保持架组件AXK 中滚针直径的分组公差是

2 μm。

推力轴承垫圈AS 应与其接触表面的精度相匹配。在不小于200 N 的中心轴向载荷作用下,它们保持平直。

公差

轴承组件
