INA/内螺纹杆端轴承 GIL35-DO-2RS
类型：
杆端轴承GIL..-DO-2RS
品牌：
INA
型号：
GIL35-DO-2RS
内径mm：
35
外径mm：
55
宽度mm：
25
马上咨询
上一个：
INA/内螺纹杆端轴承 GIL50-DO-2RS
下一个：
INA/内螺纹杆端轴承 GIL30-DO-2RS
产品详情
GIL35-DO-2RS
杆端
杆端轴承GIL..-DO-2RS，内螺纹，需要维护
主要尺寸和性能数据
d
35
mm
轴承内径
D
55
mm
轴承外径
B
25
mm
内圈宽度
C
r
79,900
N
基本额定动载荷, 径向
C
0r
159,000
N
基本额定静载荷，径向
G
r
0,037 - 0,1
mm
径向游隙
≈m
1.43
kg
重量

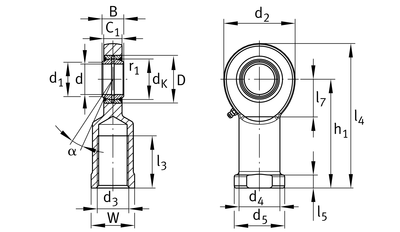

尺寸
d
K
47
mm
球直径
d
1
39.7
mm
内圈外法兰直径
d
2
82
mm
外眼直径
d
3
M36x3
螺纹尺寸
d
4
47
mm
柄直径
h
1
125
mm
内螺纹头柄长
α
6
°
倾角
l
3
60
mm
内螺纹长度
l
4
166
mm
内螺纹头总长度
l
5
15
mm
杆端柄长度
l
7
42
mm
带/轴启动的钻孔距离
d
5
58
mm
柄直径，大
C
1
21
mm
杆端宽度
r
1smin
0.6
mm
边距
W
50
mm
开口宽度
d
OT
0
mm
轴承内径，上偏差
d
UT
-0.012
mm
轴承内径，下偏差
B
OT
0
mm
内圈宽度，上偏差
B
UT
-0.12
mm
内圈宽度，下偏差
